EBMS系列贴片磁珠产品特色：

1、小尺寸同时产生高阻值。

2、优良的焊锡性及耐热性，适合FLOW及Reflow两种焊锡方式。

3、单石结构确保高信赖性。

4、低直流电阻值可避免不必要之电力损耗。

型号解说

应用工程

工程示意图

详细参数

CMF1210Series

Part Number	Impedance @100MHz	Max.DC resistance	Max.rated Current	Rated Voltage	Insolation Resistance Min.
Unit	Ω±25%	Ω	mA	V	MΩ
Symbol	\|Z\|	DCR	Ir	Ur	Ir
CMF1210F-670-2P-T	67	0.4	300	50	10
CMF1210F-900-2P-T	90	0.5	280	50	10
CMF1210F-121-2P-T	120	0.55	270	50	10
CMF1210F-161-2P-T	160	0.58	260	50	10
CMF1210F-181-2P-T	180	0.6	260	50	10
CMF1210F-251-2P-T	250	0.7	230	50	10
CMF1210F-331-2P-T	330	0.8	200	50	10

CMF1608Series

Part Number	Impedance @100MHz	Max.DC resistance	Max.rated Current	Rated Voltage	Insolation Resistance Min.
Unit	Ω±25%	Ω	mA	V	MΩ
Symbol	\|Z\|	DCR	Ir	Ur	Ir
CMF1608F-670-2P-T	67	0.3	300	50	10
CMF1608F-900-2P-T	90	0.3	300	50	10
CMF1608F-121-2P-T	120	0.36	250	50	10
CMF1608F-161-2P-T	160	0.4	200	50	10
CMF1608F-221-2P-T	220	0.42	200	50	10

CMF2012Series

Part Number	Impedance @100MHz	Max.DC resistance	Max.rated Current	Rated Voltage	Insolation Resistance Min.
Unit	Ω±25%	Ω	mA	V	MΩ
Symbol	\|Z\|	DCR	Ir	Ur	Ir
CMF2012F-670-2P-T	67	0.25	400	50	10
CMF2012F-900-2P-T	90	0.3	400	50	10
CMF2012F-121-2P-T	120	0.3	350	50	10
CMF2012F-161-2P-T	160	0.3	350	50	10
CMF2012F-181-2P-T	180	0.35	330	50	10
CMF2012F-221-2P-T	220	0.35	330	50	10
CMF2012F-261-2P-T	260	0.4	300	50	10
CMF2012F-361-2P-T	360	0.4	280	50	10

CMF3216Series

Part Number	Impedance @100MHz	Max.DC resistance	Max.rated Current	Rated Voltage	Insolation Resistance Min.
Unit	Ω±25%	Ω	mA	V	MΩ
Symbol	\|Z\|	DCR	Ir	Ur	Ir
CMF3216F-670-2P-T	67	0.25	400	50	10
CMF3216F-900-2P-T	90	0.3	400	50	10
CMF3216F-121-2P-T	120	0.35	370	50	10
CMF3216F-161-2P-T	160	0.4	340	50	10
CMF3216F-261-2P-T	260	0.5	310	50	10
CMF3216F-601-2P-T	600	0.8	260	50	10
CMF3216F-102-2P-T	1000	1	230	50	10
CMF3216F-222-2P-T	2200	1.2	200	50	10

CMF3225Series

Part Number	Impedance @100MHz	Max.DC resistance	Max.rated Current	Rated Voltage	Insolation Resistance Min.
Unit	Ω±25%	Ω	mA	V	MΩ
Symbol	\|Z\|	DCR	Ir	Ur	Ir
CMF3225F-800-2P-T	80	0.15	2000	50	10
CMF3225F-601-2P-T	600	0.25	1000	50	10
CMF3225F-102-2P-T	1000	0.35	1200	50	10

CMF4532Series

Part Number	Impedance @100MHz	Max.DC resistance	Max.rated Current	Rated Voltage	Insolation Resistance Min.
Unit	Ω±25%	Ω	mA	V	MΩ
Symbol	\|Z\|	DCR	Ir	Ur	Ir
CMF4532-800-2P-T	80	0.07	3000	50	10
CMF4532-121-2P-T	120	0.07	3000	50	10
CMF4532-201-2P-T	200	0.1	2000	50	10
CMF4532-601-2P-T	600	0.3	1500	50	10
CMF4532-801-2P-T	800	0.35	1000	50	10
CMF4532-102-2P-T	1000	0.4	1000	50	10

共模/绕线电感规格书下载：

型号解说

SIZE 尺寸	L 长 mm	W 宽 mm	T 厚 mm	a 银宽 mm
060303（0201）	0.6±0.03	0.3±0.03	0.3±0.03	0.1~0.2
100505（0402）	1.0±0.05	0.5±0.05	0.5±0.05	0.1~0.3
160808（0603）	1.6±0.15	0.8±0.15	0.8±0.15	0.2~0.6
201209（0805）	2.0±0.2	1.25±0.2	0.9+0.15/-0.2	0.2~0.8
321611（1206）	3.2±0.2	1.6±0.2	1.1±0.2	0.4~1.0
321616（1206H）	3.2±0.2	1.6±0.2	1.6±0.2	0.4~1.0
322513（1210）	3.2±0.2	2.5±0.2	1.3±0.2	0.6~1.0
451616（1806）	4.5±0.2	1.6±0.2	1.6±0.2	0.6~1.0
453215（1812）	4.5±0.2	3.2±0.2	1.5±0.2	0.6~1.0

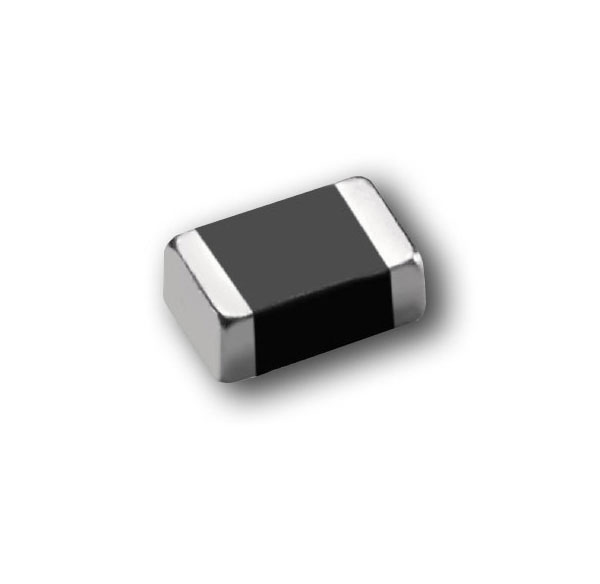

EBMS系列贴片磁珠示意图

应用工程

工程示意图

详细参数

EBMS0603 Series

Part Number	Impedance	Max.DC resistance	Max.rated Current
Unit	Ω±25%@100MHz	Ω	mA
Symbol	\|Z\|	DCR	Ir
EBMS060303A600	60	0.25	200
EBMS060303A121	120	0.4	200
EBMS060303A241	240	0.8	200
EBMS060303A471	470	1.05	100
EBMS060303A601	600	1.2	100
EBMS060303A102	1000	1.15	220

EBMS1005 Series

Part Number	Impedance	Max.DC resistance	Max.rated Current
Unit	Ω±25%@100MHz	Ω	mA
Symbol	\|Z\|	DCR	Ir
EBMS100505A300	30	0.2	300
EBMS100505A600	60	0.25	300
EBMS100505A121	120	0.4	300
EBMS100505A221	220	0.7	300
EBMS100505A301	300	0.8	200
EBMS100505A471	470	1	200
EBMS100505A601	600	1	300
EBMS100505A102	1000	1	200
EBMS100505K152	1500	1.5	150
EBMS100505K182	1800	1.5	150

EBMS1608 Series

Part Number	Impedance	Max.DC resistance	Max.rated Current
Unit	Ω±25%@100MHz	Ω	mA
Symbol	\|Z\|	DCR	Ir
EBMS160808A300	30	0.2	700
EBMS160808A600	60	0.2	700
EBMS160808A121	120	0.25	600
EBMS160808A151	150	0.25	600
EBMS160808A221	220	0.3	550
EBMS160808A301	300	0.35	500
EBMS160808A471	470	0.45	350
EBMS160808A601	600	0.5	350
EBMS160808A102	1000	0.7	200
EBMS160808K152	1500	1	200
EBMS160808K202	2000	1.2	150

EBMS2012 Series

Part Number	Impedance	Max.DC resistance	Max.rated Current
Unit	Ω±25%@100MHz	Ω	mA
Symbol	\|Z\|	DCR	Ir
EBMS201209A300	30	0.1	600
EBMS201209A400	40	0.1	600
EBMS201209A600	60	0.1	900
EBMS201209A121	120	0.2	800
EBMS201209A151	150	0.2	800
EBMS201209A221	220	0.3	750
EBMS201209A301	300	0.3	700
EBMS201209A471	470	0.35	700
EBMS201209A601	600	0.4	500
EBMS201209A102	1000	0.45	400

EBMS3216 Series

Part Number	Impedance	Max.DC resistance	Max.rated Current
Unit	Ω±25%@100MHz	Ω	mA
Symbol	\|Z\|	DCR	Ir
EBMS321609A300	30	0.06	1000
EBMS321609A600	60	0.1	1000
EBMS321609A800	80	0.1	1000
EBMS321609A121	120	0.1	1000
EBMS321609A301	300	0.2	600
EBMS321609A601	600	0.3	600
EBMS321609A102	1000	0.6	500
EBMS321609K152	1500	0.7	200
EBMS321609K202	2000	0.7	200

贴片磁珠规格书下载;
